T+A M 40 HV

Beschreibung
Wir haben unserer Endstufe ein Schaltungskonzept mitgegeben, das klassische Analogtechnik, Röhrentechnologie, High Voltage-Verstärker und intelligente Parametersteuerung vereint.

Die gesamte Eingangsverstärkung erfolgt mit Hilfe von selektierten High End-Röhren des Typs 6SN7. Sie arbeiten im Class A-Betrieb, woraus ein sehr harmonisches Klangbild resultiert und die musikalischen und tonalen Vorteile der Röhrentechnik in den Klangcharakter der M 40 HV eingehen.

Die Eingangsstufe ist als symmetrischer Differenzverstärker in Vollröhren-Kaskodeschaltung ausgelegt. Die nachfolgende Spannungsverstärkerstufe ist eine High Voltage (HV) J-FET Verstärkerstufe mit Triodencharakteristik und Kennlinie, die ebenfalls in reinem Class A Bereich arbeitet. Das Resultat ist eine exzellente Bandbreite und Schnelligkeit, die die Klangeigenschaften des gesamten Verstärkers bestimmen. Die Stromverstärkerstufen sind eingangsseitig mit MOSFET-Treibertransistoren aufgebaut, die hinsichtlich ihrer Kennliniencharakteristik hervorragend mit der High Voltage-Spannungsverstärkerstufe harmonieren. Auf der Ausgangsseite sind die Stromverstärker mit insgesamt 20 extrem leistungsfähigen Ringemitter- Bipolartransistoren bestückt. Diese Transistoren erfüllen höchste Anforderungen hinsichtlich Stromlieferfähigkeit und Bandbreite.

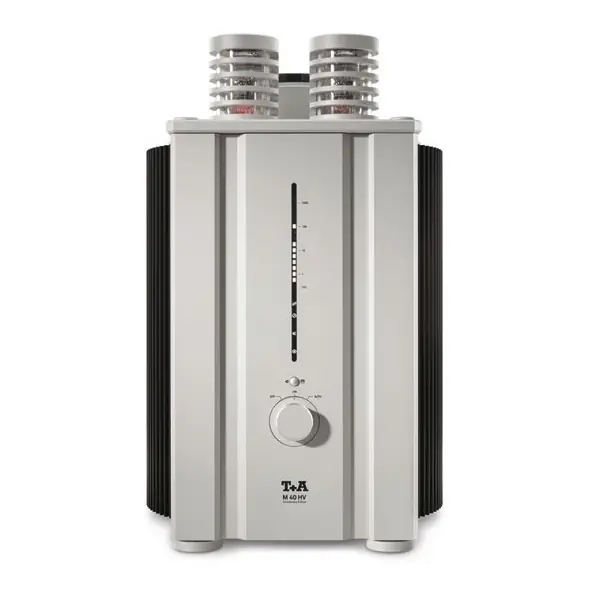

Die M 40 HV kann komplett ausgeschaltet (OFF) oder dauerhaft eingeschaltet werden (ON). In der Position AUTO schaltet sich die Endstufe über die Automatikeinschaltung bei Anliegen eines Musiksignals, der Steuerspannung oder über den H-Link Datenbus ein. Der kleine Taster schaltet die Lautsprecheranschlüsse ein oder aus und nach langem Tastendruck die Betriebsart des VU-Meters zwischen Peak-Anzeige, Mittelwertanzeige und OFF um.

Technische Daten
Mono-Endstufe
High Power Mode
Nennleistung
• an 8 Ohm 550 Watt
• an 4 Ohm 1000 Watt
Impulsleistung
• an 8 Ohm 570 Watt
• an 4 Ohm 1070 Watt
High Current Mode
Leistung
• bis zu 60 Watt reiner Class A Betrieb, bis zu 250 Watt Class AB
Frequenzgang + 0 / - 3 dB
• 1 Hz - 150 kHz
Anstiegsgeschwindigkeit
• 60 V/
Dämpfungsfaktor an 4 Ohm
• > 115
Geräuschspannungsabstand
• > 114 dB
Klirrfaktor (5W, 4 Ohm, 1 kHz)
• < 0,009 %
Eingänge

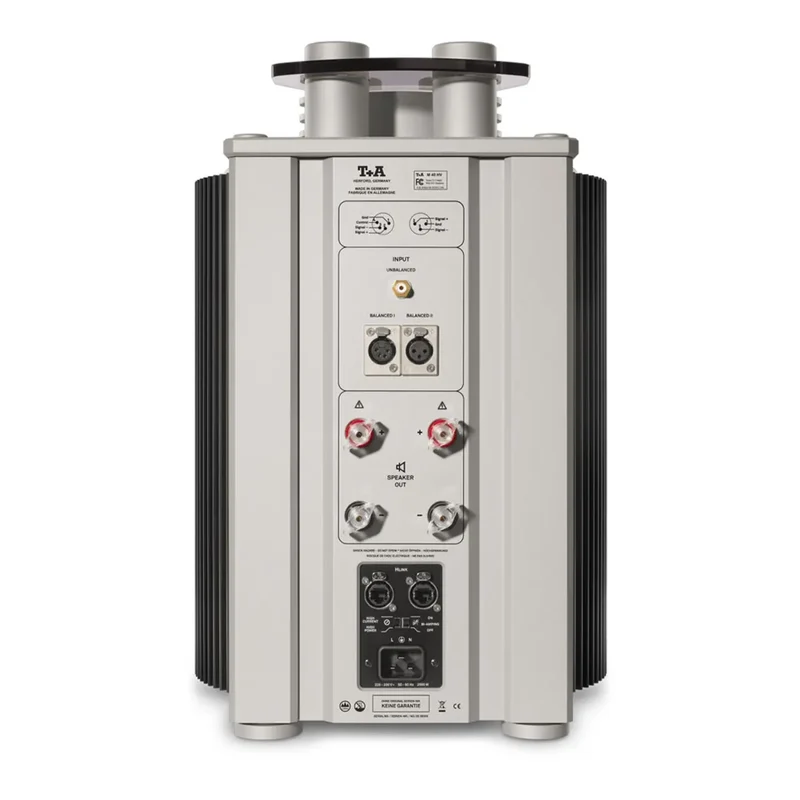

• unsymmetrisch (RCA), symmetrisch XLR 3 pol und XLR 4 pol
Netzteilsiebung
• 180000
Anschluss / Zubehör / Abmessungen
Netzanschluss 110-150 V/60 Hz oder
220-230 V/50 Hz / 1500 W
• 2500 Watt
Standbybetrieb
• < 0,5 W
Ausstattung
• Triggereingang +5 ... 20 V für Ferneinschaltung
Optionales Zubehör
• Power Three HD (Carbon) | Power Bar | Audio Quad (Carbon) | Audio Triax (Carbon) | Speaker Hex (Carbon) || IP control
Abmessungen (H x B x T)
• 56 x 36 x 47 cm
Gewicht
• 52 kg
Technische Änderungen vorbehalten!
