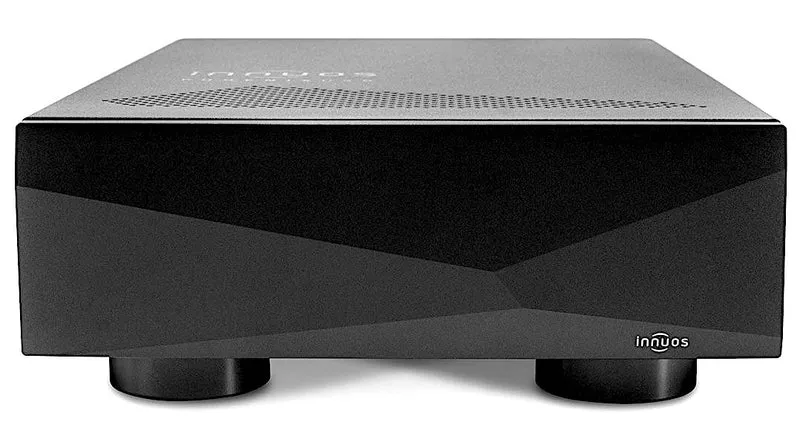

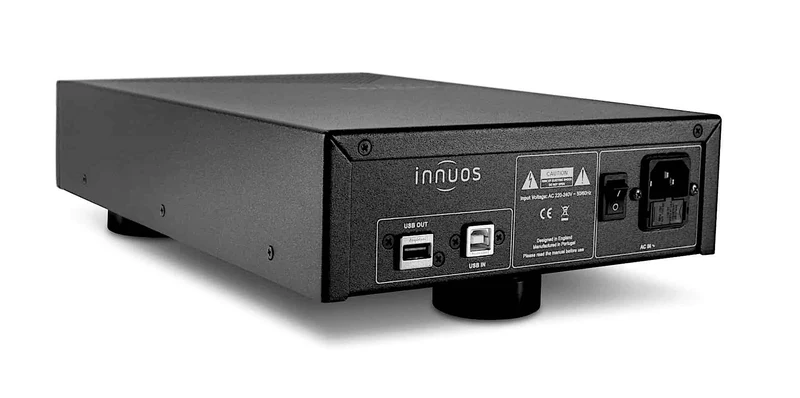

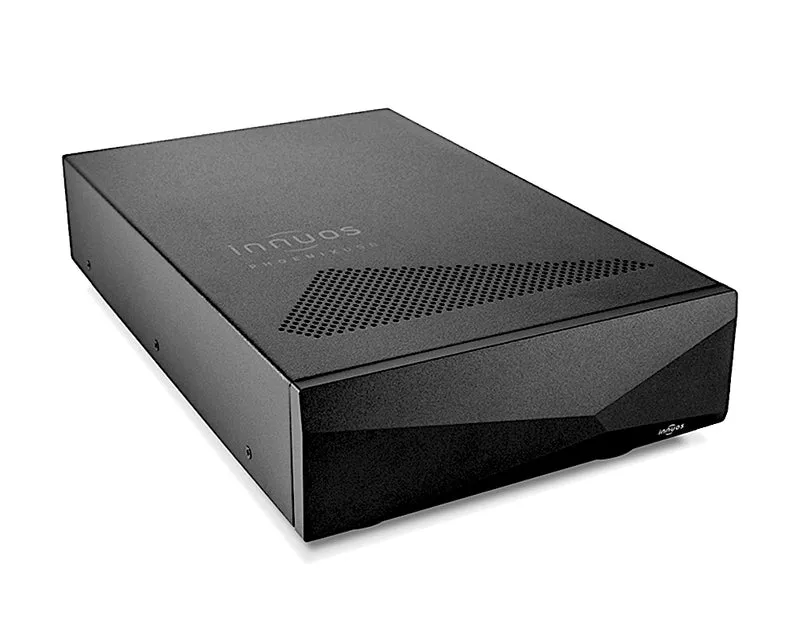

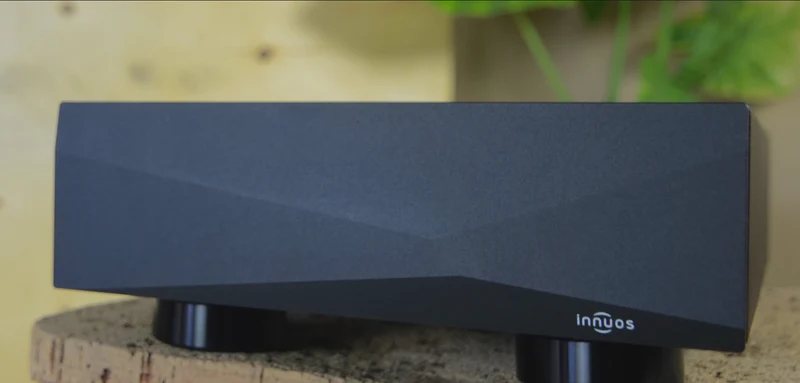

Phoenix USB

Innuos | Phoenix USB

Der PhoenixUSB Reclocker nimmt das USB-Signal von einer beliebigen Quelle auf und regeneriert es vollständig zu einem äußerst präzisen Signal, das Sie in Ihren DAC einspeisen können, sodass dieser seine optimale Leistung erbringen kann.

Der PhoenixUSB bietet in einem Gerät das Äquivalent von 3 separaten Komponenten: einem USB-Regenerator, einem linearen Netzteil und einer externen Hauptuhr mit eigener linearer Stromversorgung.

Innuos wandte drei Hauptdesignansätze an und lernte aus ihren Erfahrungen mit dem Flaggschiff-Musikserver von Innuos.

Der USB-Chip, der das Signal regeneriert, enthält keine Schaltregler. Alle drei unabhängigen Spannungen für den Chip stammen von einer unabhängigen linearen Stromversorgung, die weitere Regelung erfolgt durch drei Sätze LT3045-Regler.

Die Verwendung eines 3-ppb-OCXO-Taktgebers, der direkt mit 24 MHz läuft und über eine Platinenschiene nur wenige Zentimeter vom USB-Chip entfernt angeschlossen ist. Daher geht innerhalb von Kabeln und Anschlüssen keine Präzision verloren, wie dies bei Verwendung eines externen Master-10-MHz-Takts mit einem zusätzlichen 24-MHz-Taktgenerator der Fall ist.

Zwei unabhängige lineare Netzteile auf Statement-Ebene, eines für den OCXO-Takt und das andere für die Stromversorgung des USB-Chips/5-V-USB-Leitung.

Technische Daten

Netzversorgung 230 V AC / 115 V AC – 2x internes lineares Netzteil
Stromverbrauch 3 W im Leerlauf, 7,5 W in der Spitze

Abmessungen 215 mm x 342 mm x 87 mm (B x T x H)
Gewicht 5 kg.
