AX200 HDMI 2.0 Audio Extractor (Toslink & Aux) | 4K 60Hz

Highlights

• HDMI-Audio separat ausgeben: Extrahiere den Ton einer HDMI-Quelle und gib ihn über SPDIF/Toslink digital oder 3,5-mm-Klinke analog aus
• HDMI 2.0 mit 18 Gbit/s: Unterstützt Videoauflösungen bis 4K 60Hz sowie HDR10, HDR10+, HLG und Dolby Vision
• 3 EDID-Audiomodi: Umschaltbar zwischen 2.0, 5.1 und TV, um das maximal unterstützte Audioformat festzulegen
• HDMI-CEC Pass-Through: CEC-Steuersignale zwischen Zuspieler und Fernseher werden durchgeleitet

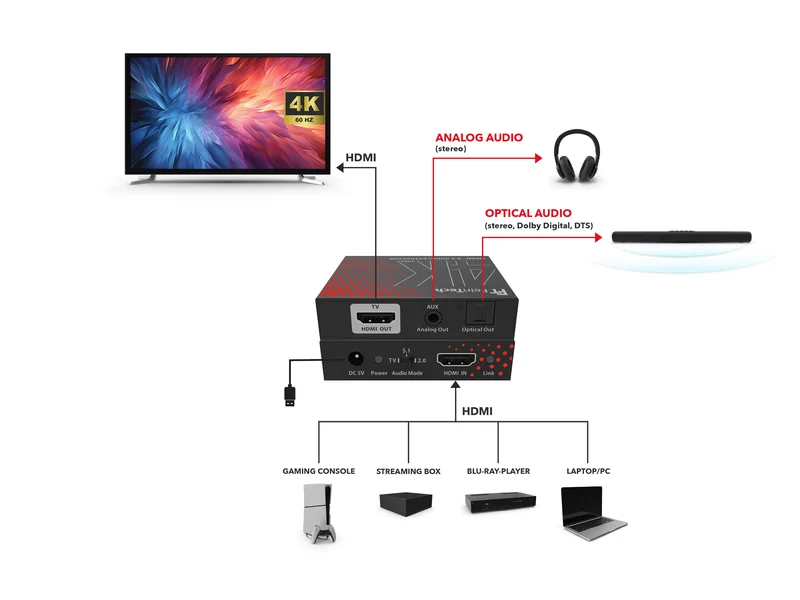

Der FeinTech AX200 HDMI Audio Extractor ermöglicht die separate Tonausgabe einer HDMI-Quelle an ein Soundsystem. Das Audiosignal kann wahlweise über den analogen 3,5-mm-Klinkenausgang oder den digitalen SPDIF/Toslink-Ausgang ausgegeben werden. Gleichzeitig wird das HDMI-Audio-Video-Signal zum Fernseher, Monitor oder Videoprojektor durchgeleitet.

Du kannst zum Beispiel damit das Audiosignal einer TV-Box zusätzlich an einen Hörgerätesender oder eine Stereo-Anlage ausgeben, während der Fernseher das Audio-Video-Signal wiedergibt.

Der AX200 unterstützt HDMI 2.0 mit bis zu 18 Gbit/s und Videoauflösungen bis 4K 60Hz. Auch HDR-Formate wie HDR10, HDR10+, HLG und Dolby Vision werden unterstützt. Niedrigere Auflösungen sind selbstverständlich ebenfalls kompatibel.

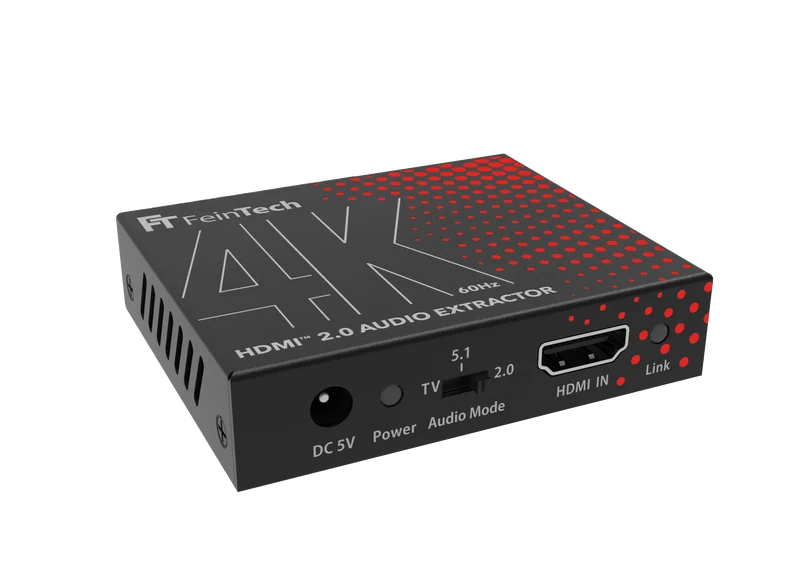

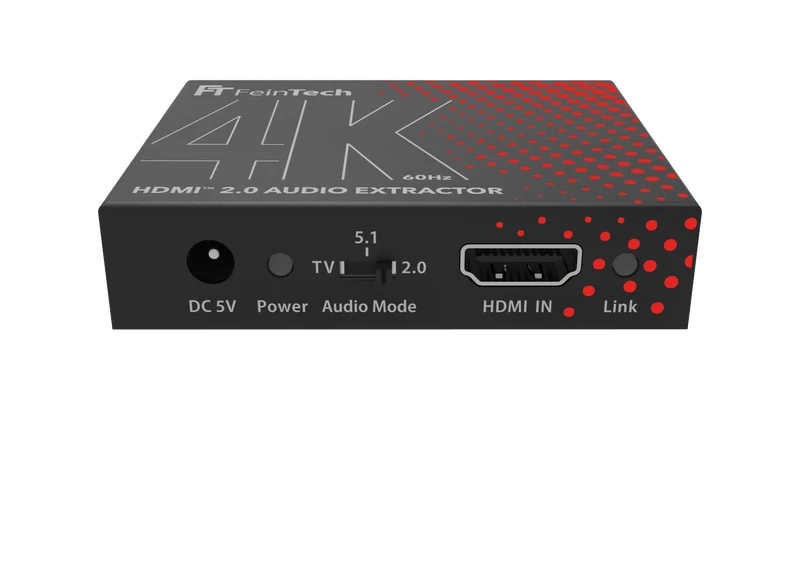

3 EDID-Modi für das gewünschte Audioformat

Mit dem Audio-EDID-Schalter kannst du festlegen, welches maximale Audioformat der angeschlossene Zuspieler ausgeben soll:

2.0 – Stereo
Der Zuspieler erhält die Information, dass PCM Stereo unterstützt wird. Der Ton kann gleichzeitig über 3,5-mm-Klinke und Toslink ausgegeben werden.

5.1 – Dolby Digital / DTS
Der Zuspieler kann PCM Stereo, Dolby Digital oder DTS ausgeben. Bei PCM Stereo sind sowohl Klinke als auch Toslink aktiv. Bei Dolby Digital oder DTS erfolgt die Ausgabe nur über Toslink; der analoge Ausgang bleibt stumm.

TV – Audioformat des Displays
Der Zuspieler orientiert sich an den Audiofähigkeiten des angeschlossenen Fernsehers oder Displays. Über HDMI können dadurch auch höherwertige Audioformate wie Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS-HD oder DTS übertragen werden. Diese Formate können jedoch nicht über Toslink oder den analogen Ausgang des AX200 ausgegeben werden.

Es können nicht gleichzeitig unterschiedliche Audioformate erzeugt werden. Wenn beispielsweise Dolby Digital oder DTS übertragen wird, steht am analogen Klinkenausgang kein Tonsignal zur Verfügung.

Bei einigen Zuspielern kann es erforderlich sein, das gewünschte Audioformat zusätzlich manuell einzustellen. Nicht jeder Player kann Mehrkanalton als klassisches Dolby Digital ausgeben. Manche Streaming-Geräte verwenden ausschließlich Dolby Digital Plus für 5.1-Ton. Da dieses Format nicht über Toslink übertragen werden kann, sollte in diesem Fall am Zuspieler PCM Stereo gewählt werden.

Die Lautstärke wird in der Regel direkt am angeschlossenen Soundsystem geregelt. Einige Zuspieler wie Apple TV oder Fire TV bieten zusätzlich Möglichkeiten zur Lautstärkesteuerung des Audiosystems.

Der AX200 lässt HDMI-CEC-Steuersignale zwischen HDMI-Eingang und HDMI-Ausgang passieren. Dadurch können kompatible Fernseher und Zuspieler beispielsweise gemeinsam ein- und ausgeschaltet oder der Zuspieler über die TV-Fernbedienung gesteuert werden. Du kannst den AX200 über die USB-Buchse des Fernsehers mit Strom versorgen.  Für eine zuverlässige CEC-Funktion (z.B. automatisches Einschalten des Fernsehers durch den Zuspieler) empfehlen wir die Stromversorgung des AX200 über ein externes 5V-USB-Netzteil. Das Netzteil ist nicht im Lieferumfang enthalten.

Technische Daten

HDMI-Version: HDMI 2.0
HDCP: HDCP 2.2 / 1.4
Signaleingang: 1 × HDMI

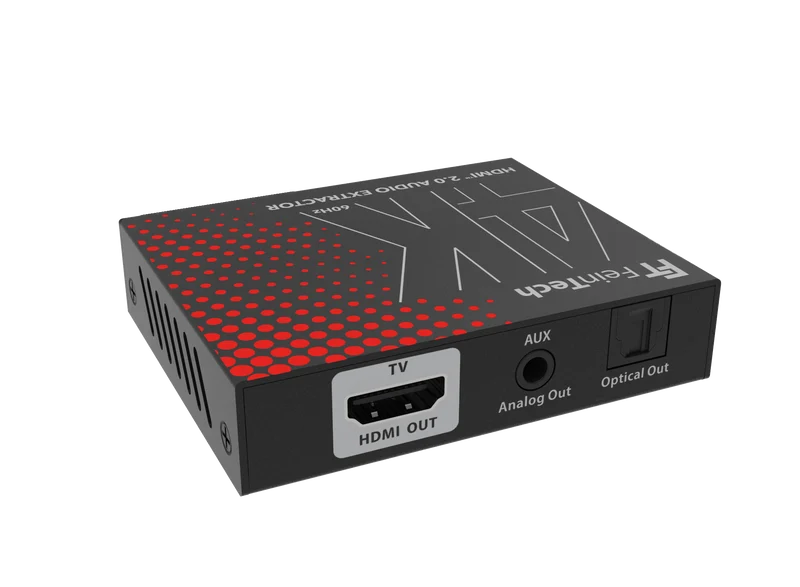

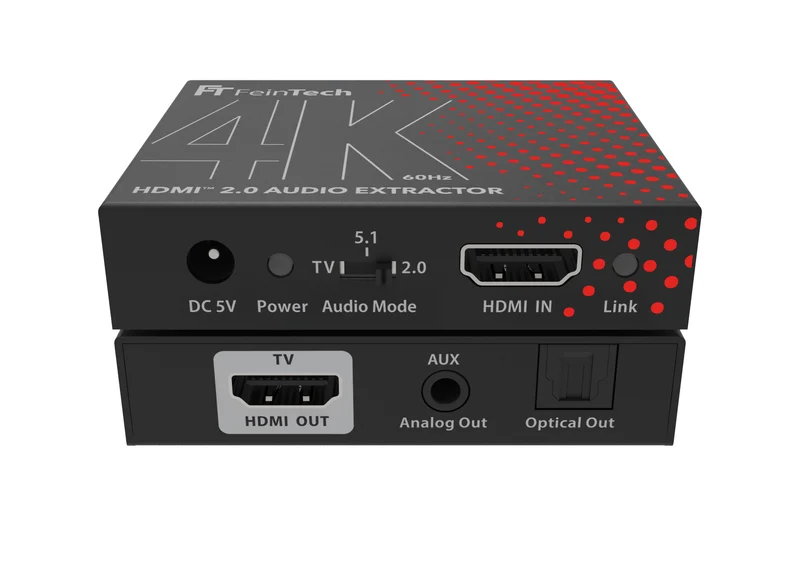

Signalausgänge: 1 × HDMI, 1 × SPDIF Toslink, 1 × 3,5-mm-Klinke
Maximale Datenrate: 18 Gbit/s

Unterstützte Videoauflösung:

• bis 4K 60Hz YUV 4:2:2 12 Bit
• bis 4K 60Hz RGB / YUV 4:4:4 8 Bit
• abwärtskompatibel zu niedrigeren Auflösungen

Farbräume: RGB, YUV 4:4:4, 4:2:2, 4:2:0
Farbtiefe: 8 Bit, 10 Bit, 12 Bit
HDR: HDR10, HDR10+, HLG, Dolby Vision

HDMI-CEC: Pass-Through zwischen HDMI-Eingang und HDMI-Ausgang

Audioformate über HDMI:
LPCM 2.0–7.1, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, Dolby MAT, DTS, DTS-HD, DTS

Audioformate über SPDIF/Toslink:
LPCM 2.0, Dolby Digital, DTS

Audioformat über 3,5-mm-Klinke:
LPCM 2.0 Stereo

EDID-Modi:

• 2.0: PCM Stereo
• 5.1: PCM Stereo, Dolby Digital, DTS
• TV: Audioformate entsprechend der EDID des angeschlossenen Displays

Audio EDID 5.1:

• LPCM 2-Kanal, 16/20/24 Bit bei 32/44,1/48 kHz
• DTS 6-Kanal, 16/20/24 Bit bei 32/44,1/48/88,2/96/176,4/192 kHz
• Dolby Digital (AC-3) 6-Kanal, 16/20/24 Bit bei 32/44,1/48/88,2/96/176,4/192 kHz

Empfohlene HDMI-Kabellänge:

• 4K 60Hz: Eingang < 5 m, Ausgang < 5 m
• Full HD: Eingang < 8 m, Ausgang < 8 m

Leistungsaufnahme: < 1 W
Stromversorgung: 5 V DC, 200 mA via USB-C Port
Abmessungen: 74 × 61 × 17 mm
Nettogewicht: 130 g
